Кіріспе

Сызықтық қозғалыс жүйесін жобалағанда немесе таңдаған кезде «жетекші».шарикті бұрандажабдықтың жұмыс жылдамдығына, дәлдігіне және моментіне қойылатын талаптарға тікелей әсер ететін маңызды параметр болып табылады. Бұл мақала қолданбаңыз үшін сәйкес сымды таңдауға көмектесетін қорғасын мен шарикті бұранда арасындағы қатынасты талқылайды.

Қорғасын дегеніміз не?

Қорғасын шар бұрандасы бір толық айналымға айналғанда, гайка ось бойынша қозғалатын сызықтық қашықтықты білдіреді. Ол жіптердің санына және шарикті бұранданың қадамына байланысты және көбінесе мына формула арқылы есептеледі:
Жетекші=қадам × Жіптер саны

Неліктен қорғасын шарикті бұрандалар үшін соншалықты маңызды?

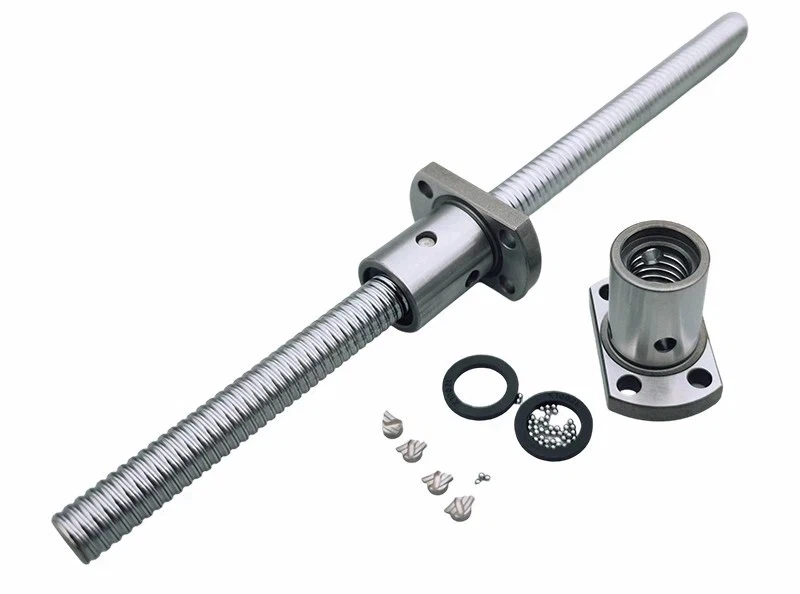

Ball Screw

Шарлы бұранданың негізгі өнімділік параметрі ретінде ол шарикті бұранданың қолдану үшін жарамдылығын тікелей анықтайды:

Қозғалыс жылдамдығын анықтайды

Сызықтық жылдамдыққа (v)=Қорғасын (L) × Қозғалтқыштың айналу жылдамдығы (n) ÷ 60 сәйкес, қозғалтқыштың берілген жылдамдығында қорғасынның өлшемі гайканың осьтік қозғалыс жылдамдығына тікелей әсер ететінін көруге болады.

Орналастыру дәлдігіне әсер етеді

Шар бұрандасын өндіру дәлдігі, қозғалтқыш дәлдігі және беріліс қорабының саңылауы сияқты көптеген факторлар нақты орналасу дәлдігіне әсер етеді. Қорғаушы ажыратымдылықты басқару арқылы орналасу дәлдігінің жоғарғы шегіне тікелей әсер етеді.

Жүктеме сыйымдылығына әсер етеді

Қорғасын жүйедегі шарикті бұранданың нақты жүктеме шегін жанама түрде анықтай отырып, бұрандалы бұрыш арқылы берілістің тиімділігіне және қозғалтқыш моментінің талаптарына әсер етеді.

Жалпы операциялық тұрақтылыққа әсер етеді

Ұзақ мерзімді тұрақты жұмысты қамтамасыз ету үшін -барлық параметрлер сәйкес болуы керек. Егер қорғасын шарикті бұранданың басқа параметрлеріне сәйкес келмесе, жалпы жүйенің қолдану үшін жарамды екеніне көз жеткізу әрине қиын болады.

Әртүрлі сымдар шарикті бұрандалардың жұмысына қалай әсер етеді

Төмендегі кесте әртүрлі қорғасын бұрандаларының қадамдарының жылдамдыққа, орналасу дәлдігіне, жүк сыйымдылығына және момент талаптарына әсерін көрнекі түрде көрсетеді.

Қорғасын түрі	Жылдамдық	Жүктеме сыйымдылығы	Орналастыру дәлдігі	Моментке қойылатын талаптар	Типтік қолданбалар
Кішкентай қорғасын	Төмен	Жоғары	Жоғары	Төмен	Дәл позициялау, ауыр жүктеме жүйелері
Орташа қорғасын	Орташа	Теңдестірілген	Орташа	Орташа	Жалпы автоматтандыру құралдары
Үлкен қорғасын	Жоғары	Төмен	Төмен	Жоғары	Жоғары{0}}жылдам қозғалыс жүйелері

Шарлы бұрандалы қорғасынды таңдау кезінде ескерілетін негізгі факторлар

Шын мәнінде, қорғасынның шарикті бұрандаларға әсерін түсіну бізге қорғасынды таңдау кезінде ескерілетін факторларды түсінуге көмектеседі. Төмендегі ақпарат сізге осы мәселелерді нақтылауға көмектеседі.

Жылдамдық талаптарын қарастырыңыз

Автоматтандырылған құрастыру желілері немесе жоғары{0}}жылдамдықты CNC өңдеу орталықтары сияқты жылдам сызықтық қозғалысты қажет ететін қолданбаларда, жоғары өткізгіші бар шарикті бұранда бірдей қозғалтқыш жылдамдығында жылдамырақ қозғалыс жылдамдығына қол жеткізе алады.

Дәлдік талаптарын қарастырыңыз

Жетек жүйенің орналасу ажыратымдылығына және осылайша оның дәлдігіне тікелей әсер етеді. Кішірек өткізгіш бір айналымға азырақ сызықтық орын ауыстыруға мүмкіндік береді, жоғары дәлдік пен қайталанымдылықты қажет ететін қолданбаларға жарамды.

Жүктемеге қойылатын талаптар

Кішірек сым азырақ кіріс моменті арқылы үлкен шығыс осьтік жүктемесіне қол жеткізе алады, бұл оны ауыр жүк-жұмыстар үшін қолайлы етеді. Үлкенірек бұрандалар айтарлықтай механикалық артықшылық бермейді және әдетте жеңіл жүктеме қолданбаларында қолданылады.

Мотор моменті мен қуатының сәйкес келуі

Таңдалған сым қозғалтқыштың айналу моменті мен қуат мүмкіндіктеріне сәйкес болуы керек. Үлкенірек өткізгіш іске қосу кезінде және жүктеме кезінде жоғары моментті қажет етеді, ал кішірек сымды әдетте төменгі-қуатты қозғалтқышпен пайдалануға болады.

Бірнеше факторларды өлшеу

Оңтайлы мүмкіндікті таңдау жылдамдық, дәлдік және жүктеме сияқты негізгі өнімділік факторларын теңестіруді, сондай-ақ қоршаған орта жағдайлары мен бюджеттік шектеулер сияқты практикалық факторларды ескеруді талап етеді. Арнайы қолданбалы талаптарды жан-жақты талдау қажет.

Қолдану бойынша әдеттегі шарикті бұрандалы қорғасынды таңдау

CNC станоктары

CNC станоктары көп ось{0}}байланыс кезінде жоғары орналасу дәлдігін және кесу кезінде қаттылықты қажет етеді. Тұрақты кесу және құралдың дәл орналасуын қамтамасыз ету үшін әдетте шағын және орташа сымдар пайдаланылады.

Автоматтандыру және таңдау-және-орналастыру жүйелері

Автоматтандырылған таңдау{0}}және{1}}орналастыру жүйелері дәл таңдау және орналастыру үшін дәлдікті сақтай отырып, жоғары өткізу қабілеттілігін қажет етеді. Ұзындығы орташа және үлкен қорғасын бар шарикті бұрандалар дәлдікті сақтай отырып, жұмыс тиімділігін арттырады.

Жартылай өткізгіш және дәлме-дәл жабдық

Жартылай өткізгішті жабдықтар, мысалы, пластинаны кесетін станоктар, минуттық орын ауыстыруларды өте дәл бақылауды талап етеді. Микрон-деңгейімен немесе одан да жоғары дәлдікпен орналасуды басқаруға қол жеткізу үшін кішкентай жетекші шарикті бұрандаларды пайдалану қажет.

Ауыр-өнеркәсіптік машиналар

Ауыр жұмыс істейтін өнеркәсіптік жабдық үшін-жоғары тарту күші, жұмыс орнықтылығы және жүкті ұстау қабілеті- жылдамдықтан әлдеқайда маңызды. Кішкентай жетекші шарикті бұранданы пайдалану үлкен механикалық артықшылық береді, қозғалтқыш моментіне қойылатын талаптарды азайтады және ауыр жүктеме жағдайында қауіпсіз және тұрақты жұмысты қамтамасыз етеді.

Қорытынды

Шарлы бұрандалы сымды дұрыс таңдау жүйе өнімділігін, тиімділігін және қызмет ету мерзімін қамтамасыз ету үшін өте маңызды. Жылдамдық, дәлдік, жүктеме және айналу моменті сияқты әртүрлі факторлардың өзара әрекеттесуін қарастырып, нақты қолдану негізінде оңтайлы сымды таңдау керек.
Кәсіби шарикті бұранда өндірушісінен кеңес алу да қорғасын таңдау кезінде маңызды қадам болып табылады. JSM - дәл сызықты қозғалыс шешімдеріне маманданған өндіруші және сізге практикалық кеңестер, сондай-ақ жоғары-сапалы шарикті бұрандалар мен басқа да жоғары-дәлдік беріліс компоненттерін ұсына алады. Өтінемінбізбен хабарласыңыкеңес алу үшін.
