Шарлы бұранда дегеніміз не

Заманауи өнеркәсіптік автоматтандыруда және дәл машиналарда,шарикті бұрандаларжоғары{0}}дәлдік, жоғары-тиімді сызықтық қозғалысқа қол жеткізуге арналған негізгі компоненттер. Шарлы бұрандалар туралы негізгі білімді түсіну инженерлік дизайн, жабдықты таңдау және техникалық қызмет көрсетуді басқару үшін өте маңызды. Бұл мақала шарикті бұрандалардың тарихынан басталып, олардың анықтамасы, құрылымы, жұмыс принципі және түрлері туралы егжей-тегжейлі кіріспе береді.

19 ғасырға дейін

Ең ерте бұранда конструкциялары айналмалы қозғалысты сызықтық қозғалысқа түрлендіру үшін бұранда мен гайканың өзара әрекеттесуін пайдаланды. Дегенмен, бұл дәстүрлі жылжымалы бұрандалар металды тікелей{1}}металлға- жанасуға қолданды, нәтижесінде жоғары үйкеліс, төмен тиімділік және қатты тозуға әкелді, бұл дәлдік берілістің дамуына ұзақ уақыт кедергі болды.

19 ғасырдың соңы

19 ғасырдың аяғында шарикті мойынтіректердің өнертабысы механикалық өнеркәсіпте төңкеріс жасады. Инженерлер қарастыра бастады: үйкелісті азайту және тиімділікті арттыру үшін бұрандалы құрылымға шарларды енгізуге бола ма? Бұл идея кейінірек шарикті бұрандалардың теориялық негізін қалады.

Ерте 20ші ғасыр

Алғашқы нағыз заманауи шарикті бұранданы 20 ғасырдың басында неміс инженері Рудольф Гнутти жобалап, іске асырды. Ол шарларды бұранда мен гайка ойықтарының арасына орналастырып, сырғыма емес, домалау арқылы беруді қамтамасыз етіп, тегістік пен тиімділікті айтарлықтай жақсартты.

1940s

Жоғары дәлдік пен сенімді сызықты қозғалысты қамтамасыз ету қабілетіне байланысты шарикті бұрандалар Екінші дүниежүзілік соғыс кезінде әскери техникада, мысалы, ұшақтарды басқару жүйелерінде және танк механизмдерінде кеңінен қолданылды.

1950s–1980s

Соғыстан кейін шарикті бұрандалар әскери қолданудан азаматтық өнеркәсіпке дейін тез кеңейді. Дәл өңдеудегі, термиялық өңдеудегі және материалтанудағы жетістіктер шарикті бұрандаларға жоғары жүк сыйымдылығына, жоғары дәлдікке және ұзақ қызмет ету мерзіміне ие болуға мүмкіндік берді.

1990 жылдан қазіргі уақытқа дейін

Электроника, медициналық құрылғылар және аэроғарыш өнеркәсібі сияқты салаларда миниатюралық, дәлдігі жоғары-құрамдас бөліктерге сұраныстың артуына байланысты өте шектеулі кеңістіктерде дәл қозғалысты қамтамасыз ететін миниатюралық шарикті бұрандалар пайда болды.

21 ғасыр

CNC жүйелерінің, сервомоторлардың және автоматтандырылған өндірістің қарқынды дамуымен шарикті бұрандалар электронды басқару жүйелерімен терең интеграцияланды. Бүгінде олар CNC станоктары, роботтар, 3D принтерлер және жартылай өткізгіш жабдықтар сияқты алдыңғы қатарлы өндіріс салаларындағы негізгі компоненттер болып табылады.

Шарлы бұранданың анықтамасы

Шарлы бұранда - бұранда білігі мен гайка арасында айналатын айналмалы шарларды қолдану арқылы айналмалы қозғалысты сызықтық қозғалысқа тиімді түрлендіретін механикалық құрамдас бөлік. Оның төмен{1}}үйкеліс сипаттамалары оны дәл машиналар мен автоматика жабдықтарында кеңінен қолдануға мүмкіндік береді.

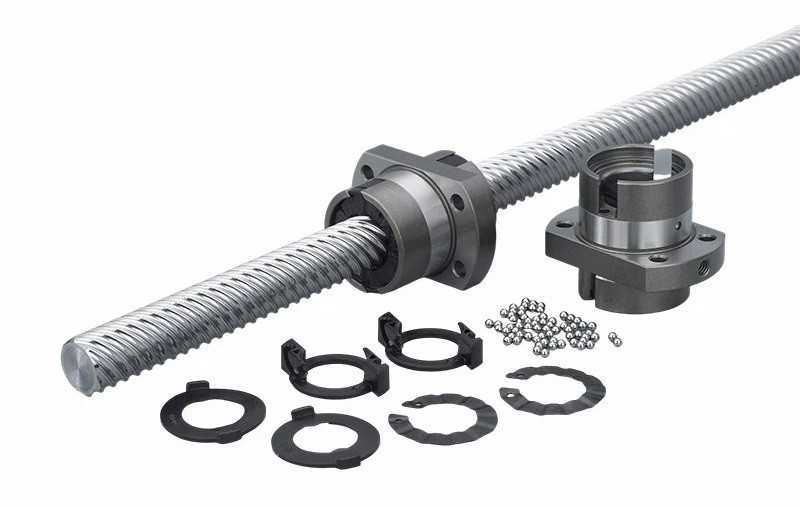

Шарлы бұранданың құрамдас бөліктері келесідей:
• Бұрандалы білік:Айналмалы қозғалысты беретін негізгі компонент.
• Шар гайка:Тегіс сызықтық қозғалысқа қол жеткізу үшін айналмалы шарларды қамтиды.
• Шарлар:Үйкелісті азайта отырып, гайка мен бұранда білігінің жіптерін айналдырыңыз.
• Рециркуляция механизмі:Шарлардың гайка ішінде айналуын қамтамасыз етеді, бұл кері соққының-еркін қозғалуына мүмкіндік береді.
• Сүрткіш және тығыздағыш құрылғы:Шаң мен қоспалардың кіруіне жол бермейді,-ұзақ мерзімді біркелкі жұмыс істеуді қамтамасыз етеді.

Бұранда немесе гайка айналғанда, шарлар гайканың ішкі ойықтары бойымен домалап, үйкелісті айтарлықтай азайтады. Шарлар бірқалыпты және дәл сызықтық қозғалысты қамтамасыз ете отырып, бастапқы нүктеге қайта айналып, үздіксіз кері жол бойымен қозғалады. Қозғалыс бағыты бұранданың айналу бағытына байланысты.

Шарлы бұрандаларды айналым әдісіне қарай әртүрлі түрлерге жіктеуге болады, олардың әрқайсысының сипаттамалары мен қолданылуы әртүрлі:

Жетекші бұрандалар да, шарикті бұрандалар да айналмалы қозғалысты сызықтық қозғалысқа айналдырады, бірақ олар айтарлықтай басқа принциптерде жұмыс істейді. Қорғасын бұрандалар жіптер арасындағы тікелей сырғымалы байланыс арқылы сызықты қозғалысқа жетеді, ал шарикті бұрандалар бұранда мен гайка арасындағы шарлардың айналмалы қозғалысы арқылы қуатты береді. Бұл олардың негізгі айырмашылығы, демек, олар әртүрлі негізгі өнімділік сипаттамаларында ерекшеленеді.

Шарлы бұрандалардың тарихын, анықтамасын, құрылымын, жұмыс принципін және жіктелуін түсіну инженерлер мен сатып алушы қызметкерлерге сызықтық қозғалыс құрамдастарын таңдау кезінде неғұрлым саналы шешім қабылдауға көмектеседі. Дәстүрлі трапеция тәрізді қорғасын бұрандалармен салыстырғанда, шарикті бұрандалар жоғары тиімділікті, жоғары дәлдікті, ұзағырақ қызмет ету мерзімін және энергия тұтынуды айтарлықтай азайтады, бұл оларды заманауи жоғары{1}}дәлдіктегі жабдықта кеңінен қолдануға мүмкіндік береді.

Егер жобаңыз жоғары дәлдікті, жоғары тиімділікті және ұзақ-мерзімді сенімділікті қажет етсе, дұрыс шарикті бұранданы таңдау өте маңызды. JSM сізді қарсы аладыбізбен хабарласыңытехникалық параметрлер туралы қосымша ақпарат немесе таңдау бойынша кеңес алу үшін сізге жабдыққа ең қолайлы шарикті бұрандалы шешімді табуға көмектесуге рұқсат етіңіз.
