Кіріспе
A шарикті бұрандаайналмалы қозғалысты дәл сызықтық қозғалысқа түрлендіру үшін шарикті мойынтіректерді пайдаланатын механикалық беріліс бөлігі болып табылады. Шарлы бұранданы қолдануды түсіну жабдықта жоғары дәлдікке, консистенцияға және ұзақ қызмет ету мерзіміне қол жеткізу үшін өте маңызды. Бұл мақала шарикті бұрандалар туралы негізгі білімнен басталады және олардың әртүрлі қолданбаларын зерттейді.
Шарлы бұрандалар туралы негізгі білім

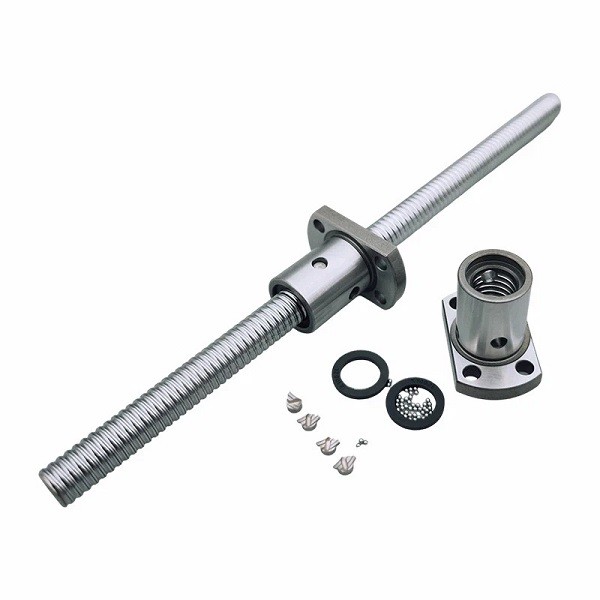

Стандартты шарикті бұрандалы жүйе келесі негізгі компоненттерден тұрады:
• Бұрандалы білік:Айналмалы қозғалысты беретін негізгі компонент.
• Шар гайка:Тегіс сызықтық қозғалысқа қол жеткізу үшін айналмалы шарларды қамтиды.
• Шарлар:Үйкелісті азайта отырып, гайка мен бұранда білігінің жіптерін айналдырыңыз.
Оның жұмыс принципі-болат шарлардың төмен үйкеліспен илектелуіне негізделген, бұл дәстүрлі жылжымалы бұрандаларға қарағанда әлдеқайда жоғары беріліс тиімділігіне қол жеткізіп, тегіс және энергияны тиімдірек-болат бұрандалы берілістерге қол жеткізеді.
Шарлы бұрандалардың артықшылықтары
Шарлы бұрандалардың басты артықшылығы олардың сырғанау үйкелісінің орнына домалау үйкелісін пайдалануында, жоғары дәлдікке, жоғары{0}}өткізу тиімділігіне, ұзақ қызмет мерзіміне және энергияны үнемдеуге мүмкіндік береді.
Жоғары дәлдіктегі позициялау
Шарлар жылжымалы үйкелістен туындаған орын ауыстыру қателерін болдырмай, бекітілген жол бойымен айналады. Бұл дәлдіктегі шарикті бұрандаларды CNC станоктары, өнеркәсіптік роботтар және жартылай өткізгіш жабдықтар сияқты дәл бақылауды қажет ететін қолданбаларда жақсы етеді.
Трансмиссияның жоғары тиімділігі
Шарлар жүгіру жолында айналдырылған кезде энергия шығыны өте аз болады, нәтижесінде механикалық тиімділік 90%-дан асады. Көбірек кіріс моменті тиімді сызықтық қозғалысқа айналады, осылайша жеделдету мен жауап беру жылдамдығын жақсартады, бұл оларды әсіресе жоғары жылдамдықты беру жүйелері мен автоматтандырылған жабдық үшін қолайлы етеді.
Ұзақ қызмет ету мерзімі және төмен техникалық қызмет көрсету
Шарлы бұрандалы құрылымдағы жанасу әдісі металл беттері арасындағы тікелей сырғымалы жанасудан гөрі домалақ үйкеліс болғандықтан, тозу айтарлықтай азаяды, бұл өнімнің қызмет ету мерзімін едәуір ұзартады. Жақсы материалды термиялық өңдеу, тозуға төзімді шарлар және майлау жүйесінің дизайны- арқасында шарикті бұрандалар ұзақ уақыт пайдалану кезінде тұрақты беріліс өнімділігін сақтайды.
Энергия үнемдеу
Шарлы бұрандалардың қозғалысқа төзімділігі төмен, сондықтан қозғалыс моментін аз талап етеді. Бұл қозғалтқыш жүктемесін айтарлықтай азайтып қана қоймайды, сонымен қатар жылу өндіру мен энергияны тұтынуды азайтады, бұл жабдықты ұзақ уақыт үздіксіз жұмыс кезінде тиімдірек және үнемді етеді.
Шарлы бұрандалардың негізгі қолданылуы
Шарлы бұрандалардың әртүрлі артықшылықтары оларды келесі қолданбаларда жоғары тиімді етеді:
CNC станоктары
CNC станоктары шарикті бұрандаларды қолданудың ең кең тараған және талап етілетін саласы болып табылады, олар жоғары дәлдікке жету үшін X/Y/Z осьтерін жылжытуға жауап береді. Шарлы бұрандалар жоғары жылдамдықта дәл позицияны және нөлдік кедергіні сақтайды және ұзақ-тұрақты жұмысты қолдайды, бұл оларды барлық дерлік CNC өңдеу жабдықтары үшін негізгі сызықтық беріліс жүйесіне айналдырады.
• Дәлдік беру:Құралдың микрон-деңгейіндегі беру жылдамдығымен тұрақты орнын қамтамасыз етеді.
• Жоғары қаттылық беріліс:Кесу күшінің әсерлеріне қарсы тұрады және өңдеу кезінде орын ауыстыру қателеріне жол бермейді.
• Қайталану мүмкіндігі:Құралдың қайталанатын қозғалысы кезінде тұрақты өңдеу өлшемдерін сақтайды.
• Жоғары-жылдамдықты өңдеуге қолдау көрсету:Жоғары жылдамдықты гравюра және бұрғылау сияқты-жоғары жылдамдықты қозғалыс осьтері үшін қолайлы.

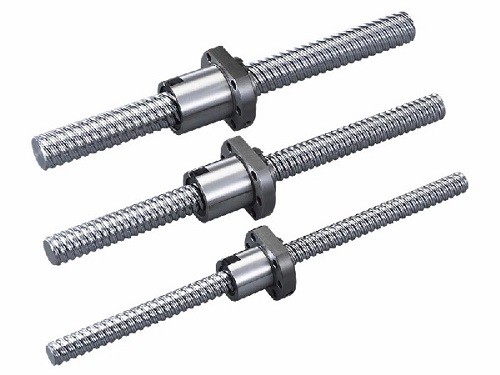

Өнеркәсіптік автоматтандыру жабдықтары
Автоматтандырылған өндірістік желілерде шарикті бұрандалар әртүрлі қайталанатын және дәл сызықтық қозғалыстарды орындау үшін пайдаланылады, тасымалдау, құрастыру және ұстау операциялары үшін негізгі орындау компоненттері ретінде қызмет етеді. Олардың жоғары сенімділігі және орташа{1}}жүктемелерді өңдеу мүмкіндіктері оларды автоматтандырылған машиналар үшін стандартты сызықтық беру әдісіне айналдырады.
• Дәл орналасу:Көрнекі тексеру, тарату және құрастыру сияқты жоғары-дәлдік позициялауды қажет ететін жұмыс станцияларында қолданылады.
• Тұрақты цикл жұмысы:Автоматтандырылған өндіріс циклінің механикалық қателерге байланысты үзілмеуін қамтамасыз етеді.
• Орташа-жүктемені өңдеу:Электрондық өндіріс пен логистикалық жабдықтың орташа жүктеме талаптарына- сәйкес келеді.
Қаптама машиналары
Шарлы бұрандалар орау машиналары үшін жоғары жылдамдықты, жиі және тұрақты сызықты қозғалысты қамтамасыз етіп, синхронды қозғалыс пен өнімді ауыстырудың дәлдігін қамтамасыз етеді.
• Жылдам кері қозғалыс:Кесу және тығыздау машиналарындағылар сияқты жоғары{0}}жылдам цикл операциялары үшін қолайлы.
• Синхронды диск:Бір циклде дәл үйлестіруге қол жеткізу үшін бірнеше жұмыс станциясының құрамдастарын үйлестіреді.
• Тұрақты қайталану:Ұзақ уақыт бойы үздіксіз жұмыс істейтін орау желілерінде қолданылады.
• Дәл өлшемді реттеу:Әртүрлі қаптама өлшемдері арасында ауысу кезінде үйлесімділікті қамтамасыз етеді.
Робот және робот қарулары
Шарлы бұрандалар жоғары{0}}дәлдікті, төмен{1}}үйкелісті және жоғары{2}}жауап итеру-тарту немесе ұзарту/тарту қозғалыстарын қамтамасыз ететін роботтардың сызықтық осьтерінде, бірлескен роботтың соңғы эффекторларында және ұстағыш механизмдерінде шешуші рөл атқарады.
• Жоғары-дәлдік кеңейтімі:Роботтық қолдардың Z-осінде, сыртқы жеті-осьтік слайдтарда және т.б.
• Соңы{0}}Эффекторды ұстау механизмі:Ұстағыштың тұрақты және басқарылатын ашу және жабу қозғалыстарын қамтамасыз етеді.
• Төмен-үйкелісті сызықтық жетек:Роботтың орналасуының тұрақтылығы мен жауап беру жылдамдығын жақсартады.
• Жоғары жүктеме-цикл мүмкіндігі:Роботтардың ұзақ-мерзімді, жоғары{1}}жиілігі үшін қолайлы.

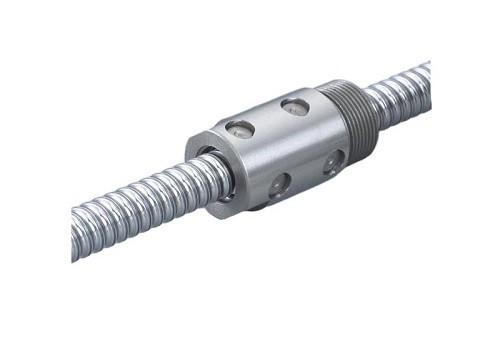

Медициналық жабдық
Медициналық жабдық шудың, дәлдіктің және тегістіктің жоғары стандарттарын талап етеді, бұл шарикті бұрандаларды ауруханалық бейнелеу жабдығы, хирургиялық роботты қолдар және зертханалық автоматтандырылған үлгі өңдеушілер сияқты жоғары-дәлдіктегі қолданбалар үшін өте қолайлы етеді.
• Ультра-бірқалыпты қозғалыс:CT, рентген және MRI push-платформаларының дыбыссыз жұмыс істеу талаптарына жауап береді.
• Нақты орынды реттеу:Науқас төсегін көтеру және медициналық хирургиялық платформаны орналастыру үшін қолданылады.
• Зертханалық автоматтандыру:Үлгі өңдегіштер мен сұйықтықты өңдеу жүйелерінде микро{0}}сатылы сызықтық басқаруды қамтамасыз етеді.
• Жоғары сенімділік:Медициналық жабдықтың ұзақ мерзімді жұмысына- және қатаң қауіпсіздік стандарттарына қойылатын талаптарға сәйкес келеді.
Қорытынды
Шарлы бұрандалар CNC, автоматтандыру, орау машиналары, робототехника, медициналық және жартылай өткізгіштер өндірісінде олардың жоғары дәлдігі, ұзақ қызмет ету мерзімі және жоғары тиімділігіне байланысты кеңінен қолданылады. Олардың артықшылықтары мен қолдану талаптарын түсіну сізге ең қолайлы шарикті бұрандалы шешімді таңдауға көмектеседі. JSM - он жылға жуық салалық тәжірибесі бар жетекші шарикті бұранда өндірушісі. Өтінемінбізбен хабарласыңыжоғары -дәлдік шарикті бұрандалар үшін.
